基于北太真元的机械臂仿真和控制方案：从仿真规划到实物控制的一体化闭环

引言

目前，在机械臂控制研发领域面临着多重技术挑战，制约着精密控制与高效开发的落地应用，常见困难包括：

模型与参数配置复杂：机械臂运动学建模（如DH参数）与物理建模（如连杆、材质）需要专业知识，配置过程繁琐且易出错。

路径规划算法选择与调优困难：不同场景（如高精度、快速求解）需适配不同算法，参数调优依赖经验，试错成本高。

仿真与实物脱节：仿真环境中的路径规划结果难以直接应用于实物控制，缺乏闭环验证机制，导致开发周期长、可靠性低。

实时控制与通信不稳定：传统控制方案通信延迟高、同步性差，难以实现高精度动态控制。迭代优化效率低下：参数调整后需重新编写控制逻辑，缺乏一体化调试环境，影响研发迭代速度。

方案概述

北太真元作为依托国产科学计算平台核心北太天元构建的系统仿真软件，具备强大的复杂系统建模能力，二者协同构建机械臂控制仿真一体化解决方案，通过http协议实现仿真端与机械臂端的实时通信，打造“路径规划-仿真验证-实物控制-状态反馈”的完整闭环，大幅提升机械臂控制开发的效率与可靠性。

方案详情

步骤 1：模型构建与参数配置

在北太真元环境中完成机械臂与场景的全维度建模，支持个性化参数配置以适配不同应用场景。首先通过DH参数（如关节长度、旋转角度等）定义机械臂的运动学模型，明确各关节的约束范围（如旋转角度$$-\pi$$至$$\pi$$等）；其次可根据实际场景构建机械臂的形态模型，定义连杆尺寸、材质等物理属性；最后支持障碍物建模，通过坐标与尺寸参数设置场景中的障碍物分布，为避障规划提供基础。同时，平台提供标准化配置接口，可快速定义起始点（start）、目标点（goal）、求解器参数（solver_cfg）及可视化与远程连接控制（show_connect）四大核心参数，其中起始点与目标点采用三维向量表征关节角度，满足多关节协同控制需求。

步骤 2：路径规划与算法配置

基于构建的模型开展路径规划，平台集成多种主流路径规划算法并提供可视化配置选项，适配不同精度与效率需求。内置RRTConnect、LazyPRM、RRT*、FMT、BiRRT等多种算法，工程师可根据场景选择对应算法（如RRT*适用于高精度路径需求，FMT适用于快速求解场景），并通过solver_cfg参数进行精细化配置，例如RRT*算法可配置目标点采样概率，FMT算法可设置采样点个数（默认1000个）及邻近采样代价权重（默认1.1，建议0.9-5.0区间）等。规划过程中可自动生成从初始点到目标点的连续路径，同时结合障碍物模型完成避障路径计算，确保路径的可行性与安全性。通用配置

算法配置：

• RRTConnect: 0

• solver_cfg(5): 0-1变量, 是否启用中间状态

• LazyPRM: 1

• RRTstar: 2

• solver_cfg(5): 0~1区间, 目标点采样概率

• solver_cfg(6): 0-1变量, 是否在采样过程中剪枝, 不建议开启

• FMT: 3

• solver_cfg(5): 整数, 算法采样点个数, 默认为1000

• solver_cfg(6): 0-1变量, 是否启用k邻近采样

• solver_cfg(7): 浮点数, 邻近采样代价权重, 默认1.1, 建议在0.9-5.0之间

• BiRRT: 4

• solver_cfg(5): 0~1区间, 失败后的温度增加因子, 默认0.1

步骤 3：仿真验证与可视化展示

通过北太真元的可视化工具实时展示路径规划效果，支持多维度仿真验证以提前发现问题。可通过show_connect参数控制可视化程度：0为不显示，1仅显示运动路径，2显示运动路径及求解器尝试路径。仿真界面中，蓝色标识机械臂起始位置，红色标识目标位置，黑色标识障碍物，绿色标识规划路径的中间点，工程师可直观观察路径的平滑性与避障效果。同时平台自动计算求解用时与路径解析用时，为算法优化提供数据支撑。

步骤 4：实时通信与实物控制

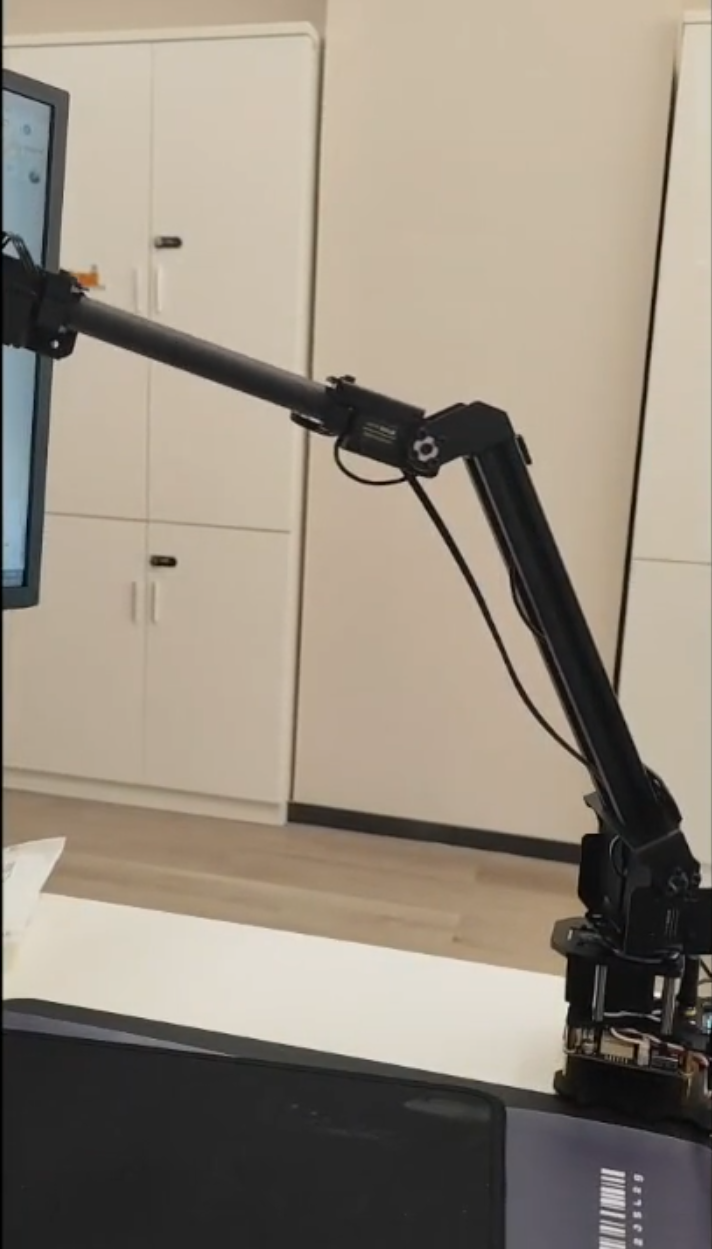

启用远程连接功能后（show_connect第二列设为1），系统通过http协议与机械臂建立通信，自动获取机械臂实时位置信息。根据规划的路径，按照配置的时钟速率（控制频率可通过参数调整，默认0.1Hz）向机械臂端发送控制指令，驱动机械臂按规划路径完成圆形、曲面等复杂运动。过程中实时接收机械臂的状态反馈，动态调整控制指令，实现闭环控制。

步骤 5：结果解析与迭代优化

控制完成后，系统输出路径规划与实物控制的完整日志，包括求解用时、解析用时、路径节点数据等。若需优化路径，可直接在北太真元中调整模型参数（如机械臂尺寸、障碍物位置）或算法配置（如采样点个数、代价权重），重新执行规划流程并生成新的控制指令，无需重构控制逻辑，大幅提升迭代效率。关键求解模块代码

function [output] = baltamFunc(start, goal, solver_cfg, show_connect)
% ----- 机械臂dh参数定义
dh_base = [
    0   0    0   0   0   pi;
    0   pi/2 0   0   0   pi/2;
    236 0    30  0   0   0;
    % 216 pi/2 0   0   0   pi;
];

% ----- 关节约束
constraint = [
    -3.14 3.14;
    -1.57 1.57;
    -1.11 3.14;
    % 1.08  3.14;
];

% ----- 机械臂形态建模
arm = [
    1   0   0   -20 40  60  40;
    2   108 0   0   216 20  40;
    2   236 10  0   40  40  40;
    3   108 0   0   216 40  40;
    3   250 0   0   68  40  2;
    % 4   34  0   0   68  2   40;
];

% ----- 环境障碍物建模
obstacle = [
    0   150 0   100 40  60  40;
    0   150 150   230   40  60  40;
];

%% 解析参数
fprintf("开始求解\n");
tic;
% ----- 生成碰撞检测矩阵
num_arm = size(arm, 1);
collision_matrix = zeros(2*size(obstacle, 1), num_arm);
for i = 1:size(obstacle, 1)
    collision_matrix([2*i-1 2*i], :) = [1:num_arm; num_arm+i+zeros(1, num_arm)];
end
collision_matrix = reshape(collision_matrix, 2, []);
collision_matrix = sparse(collision_matrix(:,1), collision_matrix(:,2), 1);

% ----- 生成机械臂模型
required = struct("dh_base", dh_base, "constraint", constraint, "arm", arm, "obstacle", obstacle, ...
    "collision_matrix", collision_matrix, "connect", show_connect(2));
control = struct("url", "http://192.168.6.242/js?json=", "frequency", 0.1, "spd", 500, "acc", 50, "tol", 0.3);
optional = struct("solver_cfg", solver_cfg, "control", control);
robot = Robot(required, optional);

%% 规划路径
% ----- 初始和目标状态
if show_connect(2) % 是否启用远程连接
    state = struct("goal", goal);
else
    state = struct("start", start, "goal", goal);
end
robot = robot.set_state(state);

if show_connect(1)
    obb_figure = figure(1);
    show_cfg = struct("show", show_connect(1), "figure", obb_figure, "color", "y", "facealpha", 0.6, "linewidth", 2);
else
    show_cfg = struct("show", show_connect(1));
end


% --- 可视化展示
if show_cfg.show
    show_cfg.color = 'b'; % start
    robot.show_bbox(robot.get_bbox(robot.state.start, "arm"), show_cfg);
    show_cfg.color = 'black'; % obstacle
    robot.show_bbox(robot.get_bbox(robot.state.start, "obstacle"), show_cfg);
    show_cfg.color = 'r'; % goal
    robot.show_bbox(robot.get_bbox(robot.state.goal, "arm"), show_cfg);
    show_cfg.color = 'y';
    show_cfg.facealpha = 0.4;
    show_cfg.edgealpha = 0.7;
    show_cfg.linewidth = 1.0;
end
if show_connect(1) < 2
    show_cfg.show = 0;
end
res= robot.get_route(show_cfg);
clear route;
fprintf("求解结束");
toc % 求解用时

%% 解析结果
fprintf("解析路径\n");
tic;
show_cfg.show = show_connect(1);
show_cfg.color = 'g';
if required.connect
    % --- 远程控制+路径显示
    robot.path_control(res, show_cfg)
elseif show_cfg.show
    % --- 路径显示
    for i = 2:size(res, 1)
        robot.show_bbox(robot.get_bbox(res(i,:), "arm"), show_cfg);
    end
end
fprintf("解析结束");
toc
output = 1;
end

北太天元/北太真元+机械臂的联合解决方案，通过“模型构建-算法规划-仿真验证-实物控制”的一体化流程，结合http协议实时通信与闭环反馈机制，实现了复杂场景下机械臂的高效控制，核心优势如下：

1. 一体化闭环开发流程：从模型构建、路径规划、仿真验证到实物控制，全程在北太真元平台内完成，实现“仿真-实物”无缝衔接。

2. 国产化平台支持：基于北太天元国产科学计算平台，具备自主可控的系统仿真与建模能力，适应国产化研发需求。

3. 多算法集成与可视化配置：内置RRT*、FMT等多种主流路径规划算法，支持图形化参数配置，降低算法使用门槛。

4. 实时通信与控制：通过HTTP协议实现仿真端与机械臂端的实时数据交互，支持动态调整控制指令，提升控制精度与响应速度。

5. 高效迭代与优化：支持参数快速调整与重新规划，无需重构控制逻辑，大幅提升研发迭代效率

该解决方案充分发挥了北太天元/北太真元在复杂系统建模与仿真方面的优势，结合机械臂实物控制的工业需求，形成了从算法规划到实物落地的完整技术链条，尤其适用于需要高精度、复杂路径控制的工业场景，为智能装备的智能化升级提供坚实支撑。
