用北太天元学习傅里叶变换

标签: 数据分析 科学计算

wenxin 2026-06-24 10:20:10

连续时间傅里叶变换(CTFT)公式:


每次看到这样的公式就头大,个人觉得其实是没有把抽象的数学和实际应用场景结合起来,导致理解起来很困难,实际用的时候又不会用,所以想着干脆在北太天元里面搞一遍,既能辅助理解,又解决了应用问题,因为实际场景中做信号分析的时候也就是用北太天元这类工具。

应用场景

音频处理、图像压缩、通信系统、故障分析...

物理意义

把时域信号拆成不同频率的正弦波,看每个频率有多强。

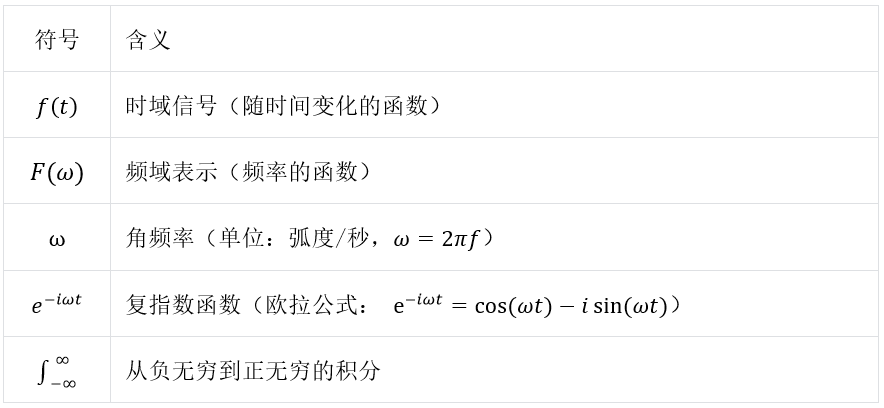

各符号含义


积分的本质是"加权求和":ScreenShot_2026-06-24_100949_893.png乘以ScreenShot_2026-06-24_101010_868.png后积分,相当于计算信号与不同频率复指数波的"相似度",相似度越高的积分值就越大。

ScreenShot_2026-06-24_101041_869.png是频谱:表示信号在频率ω处的"强度"(幅值)和"相位"(时间偏移)

从时域到频域:原本看信号随时间怎么变(时域),变换后看信号由哪些频率组成(频域)

用北太天元代码 + 可视化来进行理解

第一步:生成一个复合信号

先构造一个看起来有点复杂的信号——比如 50Hz 的基波 + 120Hz 的高频噪声

% 采样参数
fs = 1000;            % 采样频率 1000Hz
t = 0:1/fs:1-1/fs;    % 时间向量,1秒

% 构造复合信号:50Hz基波(幅值1.0) + 120Hz噪声(幅值0.5)
f1 = 50;              % 基波频率 50Hz
f2 = 120;             % 噪声频率 120Hz
signal = sin(2*pi*f1*t) + 0.5*sin(2*pi*f2*t);

% 绘制时域信号
figure(1);
subplot(2,1,1);
plot(t(1:100), signal(1:100), 'b', 'LineWidth', 1.5);
title('时域信号(前0.1秒)');
xlabel('时间 (s)');
ylabel('幅值');
grid on;

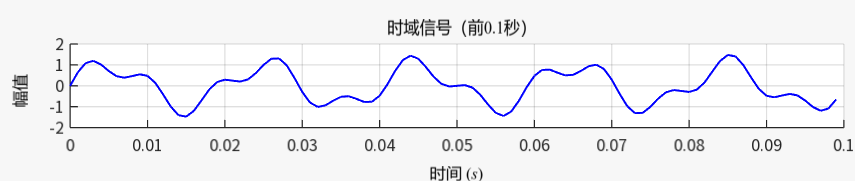

该信号肉眼根本看不出来有什么规律,即由哪些频率组成。

第二步:对信号做傅里叶变换

使用北太天元内置的快速傅里叶变换函数fft :

% 做FFT
N = length(signal);          % 信号长度
Y = fft(signal);             % 快速傅里叶变换

% 计算频率轴
f = (0:N-1)*(fs/N);          % 频率向量
subplot(4,1,2);
plot(f,abs(Y));

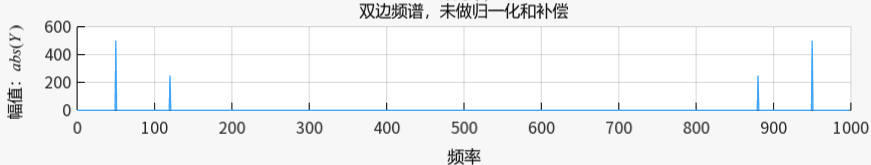

title("双边频谱,未做归一化和补偿");
xlabel("频率");
ylabel("幅值:abs(Y)");
grid on;

频率向量(f):形象化地理解就是频域信号的X轴。快速傅里叶变换的结果长度与采样点数是一致的,及length(signal)始终是等于length(t)的,用fs/N,实际是在计算频率分辨率,即两个点之间的频率跨度,而用(0:N-1)*(fs/N)就得到了频率向量,及频域的X轴。这里要注意,fs和N并不一定是相等的,fs是采样频率,决定了能分析的最高频率(奈奎斯特频率 = fs/2),而N是采样点的个数,例如这里fs=1000,但是t如果取2s的话,N就是2000了。


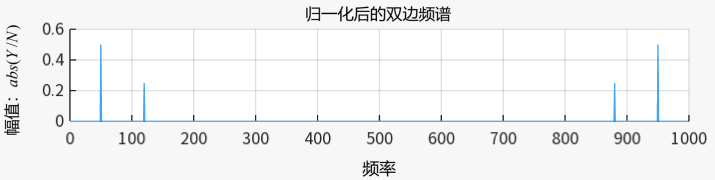

第四步,取单边频谱,并进行补偿

% 单边频谱
P1 = P2(1:N/2+1);
% 补偿单边幅值,end在这里等于501(当N=1000时),
% 所以2:end-1实际是2:500,正好避开了直流(索引1)和奈奎斯特频率(索引501)
P1(2:end-1) = 2*P1(2:end-1);
subplot(4,1,4);
plot(f(1:end/2+1),P1);

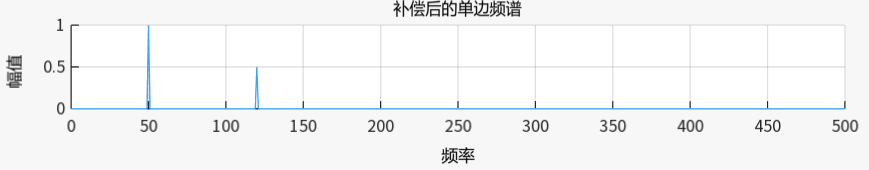

title("补偿后的单边频谱");
xlabel("频率");
ylabel("幅值");
grid on;

单边频谱:由于FFT输出的前半部分(索引 1 ~ N/2+1)对应正频率(0 ~ fs/2 Hz),后半部分(索引 N/2+2 ~ N)对应负频率(-(fs/2-1) ~ -1 Hz),而正、负频率对应位置的幅值是对称相等的,因此我们取一边进行分析即可。

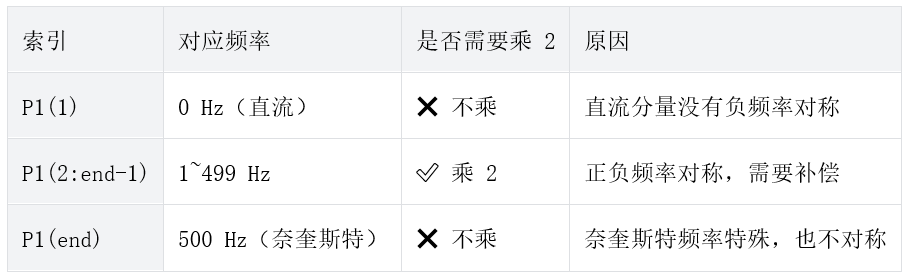

单边幅值补偿:由于正、负频率各自包含了一半的幅值,而现在只取了单边频谱,需要将原负频率中的幅值补偿到正频率幅值中,即2*P1(2,end-1)。这里去掉了第1个点和最后一个点,因为:



最终结果

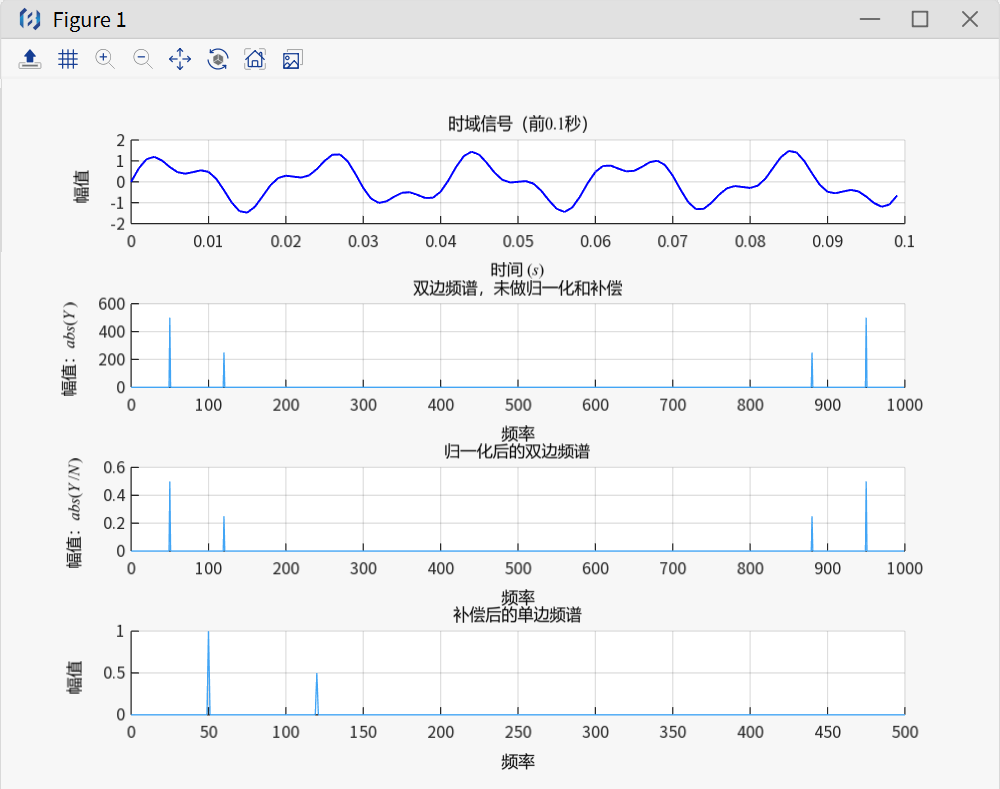

完整结果如下,可以看到有两个明显的峰值,一个在50Hz处,一个在120Hz处,幅值分别为1和0.5,可以看到傅里叶变换成功把信号拆分出来了。


这样一看,傅里叶变换就很好理解了,而且对相关理论知识的实际应用也搞清楚了。


QA

Q1:除了正余弦波叠加的信号,其他波形叠加的信号能使用傅里叶变换进行分析吗?

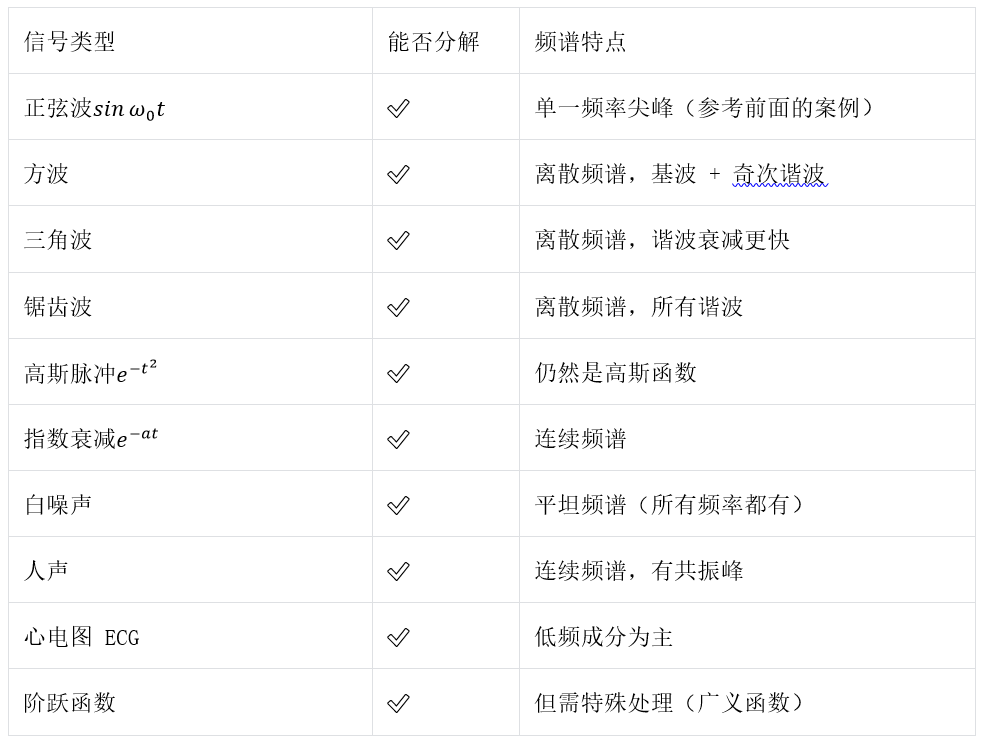

A:这里使用了两个正弦波的叠加来构造需要分析的信号,实际应用中,傅里叶变换几乎可以应用在所有波形的信号分析中,例如方波、三角波、锯齿波、高斯脉冲等等,只是分解出来的频谱特点有所不同,例如方波叠加的信号,常见信号在傅里叶变换后输出频谱的特点:



Q2:进行傅里叶变换后,如何知道原始波形?

A:快速傅里叶变换结果Y是一组复数,其取模代表幅值,即abs(Y/N)(除N是在归一化),永远为正,而相位通过相位角angle(Y)得到,再加上频率向量,这样有幅值、有相位、有频率,就可以重建原始信号啦。但实际应用中,通常只关注频率,忽略相位和幅值,因为很多应用只关心“有哪些频率”,不关心“原始信号长什么样”。例如,音频处理的时候,只关心能否过滤掉噪声,振动分析的时候,只关心设备在那个频率共振。


Q3:如果是3个及以上的信号叠加,傅里叶变换还能分离出来吗?

A:可以,傅里叶变换可以分离任意数量的信号叠加,只要它们的频率不同且间隔大于频率分辨率。
